Synoptique
d'un récepteur RDS
| Site de G. Laroche |
Synoptique
d'un récepteur RDS
|
|
|

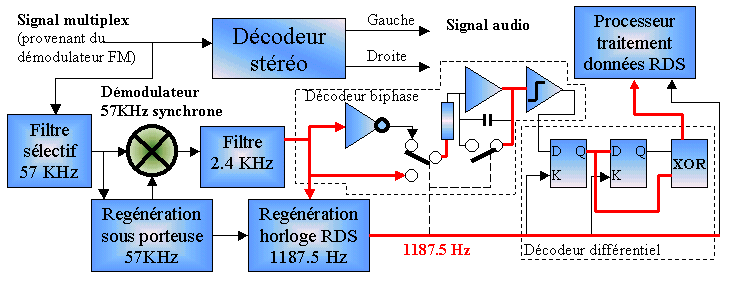

cliquez sur le schéma pour visualiser les signaux sur l'oscilloscope ou obtenir des informations complémentaires
Signal RDS après filtrage et démodulation à 57 KHz.
Signal interne du décodeur différentiel
Signal de sortie du récepteur RDS.
Il ne reste plus que le traitement informatique à effectuer pour décoder le contenu des messages transmis
 |
synoptique d'un codeur RDS |
 |
 |
 |
 |
