Principe
de la transmission RDS
|
|
|

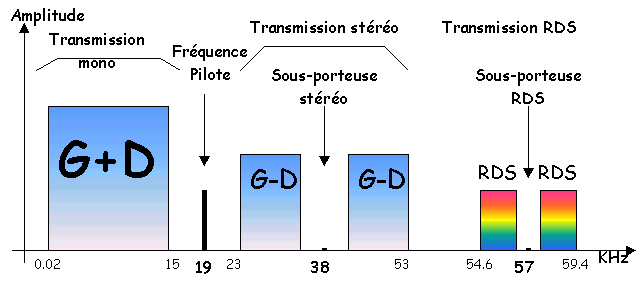

Spectre du signal transmis par une radio FM
Le spectre de fréquence d'un signal transmis par un emetteur de radio FM stéréo comporte plusieurs parties distinctes :
| Transmission mono |
La plage de fréquence < 15Khz est utilisée pour la transmission mono correspondant à la somme des canaux Gauche et Droit. Ceci permet de rendre compatible une emission stéréo avec des recepteurs mono car le signal complet est disponible dans cette plage de fréquences et les fréquences supérieures ne sont pas traitées. Le taux de modulation théorique du signal mono est de l'ordre de 45 % |
| Fréquence pilote 19KHz |
Une fréquence pilote de 19KHz est utilisée pour la démodulation du spectre supérieur. La présence de cette porteuse indique au récepteur une émission stéréo. Le taux de modulation théorique de la fréquence pilote est de l'ordre de 10 % |
| Transmission stéréo |
La différence des canaux Gauche et Droit est transmis sous la forme d'un signal à bande latérale double (double side band) à porteuse supprimée. Cette porteuse correspond à la sous porteuse stéréo (38KHz). Le taux de modulation théorique du signal stéréo est de l'ordre de 22.5 % |
| Sous porteuse 38KHz | La sous porteuse stéréo est exactement le double de la fréquence pilote (19KHz). Cette porteuse est supprimée afin de limiter la profondeur de modulation, elle est regénérée à la reception à partir de la fréquence pilote. |
| Transmission RDS | La transmission du signal RDS repose sur le même principe que la transmission stéréo (signal à bande latérale double à porteuse supprimée). La porteuse utilisée est alors de 57KHz et le taux de modulation est beaucoup plus faible que le signal stéréo. L'utilisation de la partie haute du spectre permet de pas perturber les transmission mono et stéréo tout en restant compatible avec les récepteurs n'étant pas RDS. |
| Sous porteuse 57KHz | La sous porteuse RDS est exactement le triple de la fréquence pilote (19KHz). Cette porteuse est supprimée afin de limiter la profondeur de modulation, elle est regénérée à la reception à partir de la fréquence pilote. |
 |
 |
 |
 |
